Guangdong Yanhui Hydraulic Co., Ltd. yra viena iš pirmaujančių Moog G631 gamintojų ir tiekėjų Kinijoje. Nuoširdžiai sveikiname jus čia, mūsų gamykloje, parduodant urmu Moog G631. Jei turite klausimų dėl kainoraščio ir pasiūlymo, nedvejodami rašykite mums el.
Produkto apžvalga

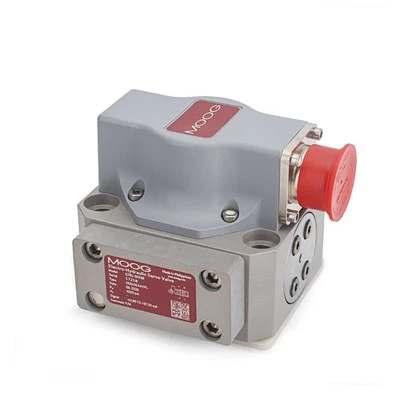

▔▔„Moog G631 Series“ yra didelio-našumo, dviejų-pakopų, elektro-hidraulinių servovožtuvų su mechaniniu grįžtamuoju ryšiu linija, sukurta specialiai didelio-reagavimo uždaros{5} kilpos padėties, greičio, jėgos ir slėgio valdymo sistemoms. „Moog“ judesio valdymo portfelyje esanti pavyzdinė, -sunkių pramoninių servovožtuvų šeima G631 serijoje naudojama patikrinta purkštukų-pildymo pakopa kartu su mažos-masės karbido grįžtamojo ryšio laidu ir didelio{11}}tiksliumo ritė{13}}ir{13}}. Jis užtikrina išskirtinį dinaminį atsaką, mažą histerezę, didelį srauto pajėgumą ir ilgalaikį{15}nulio stabilumą sudėtingose hidraulinėse sistemose.
Pagrindiniai privalumai
▔▔- Didelis dinaminis našumas: tikslus valdymas, trumpesnis nei 10 milisekundžių atsako laikas, o aukšto dažnio atsakas viršija 100 Hz.
- Tvirtas mechaninis grįžtamasis ryšys: mažai{0}}dėvisi karbido rutulinė mechaninė grįžtamojo ryšio sistema užtikrina patikimą padėties išlaikymą nesumažinant signalo.
- Lankstūs srauto įvertinimai: platus vardinio srauto parinkčių pasirinkimas, kad atitiktų įvairius sistemos poreikius standartizuotam montavimo modeliui.
- Gedimas-Saugus patikimumas: mechaninė centre esanti ritė užtikrina nuspėjamą grįžtamąjį veikimą, kai nutrūksta sistemos maitinimas arba atsiranda elektros gedimų.
- Didelė užteršimo tolerancija: integruotas bandomosios pakopos filtras apsaugo smulkaus{0}}tarpio vidinius purkštukus nuo kietųjų dalelių pažeidimo.
Techninės specifikacijos
▔▔| Specifikacijos parametras | Techninis standartas / Vertės |
| Vožtuvo struktūra | 2-Pakopinis srauto valdymo servo vožtuvas (purkštuko ir sklendės pilotas + ritės išvestis) |
| Sąsajos specifikacija | ISO 4401-05-05-0-94 (05 dydis / CETOP 05) |
| Maksimalus darbinis slėgis (prievadai P, A, B, X) | 315 barų (4500 psi) |
| Maksimalus grįžtamosios linijos slėgis (prievadas T) | 20 % pilotinio slėgio (maks. 100 barų / 1 450 psi) |
| Vardinis srautas | 5, 10, 20, 40, 60, 75 l/min (1,3, 2,5, 5,0, 10,0, 15,0, 20,0 gpm) |
| Vardinis elektros signalas | ±30 mA}, ±100 mA (dviejų ritinių konfigūracija) |
| Histerezė | < 3.0% |
| Slenkstis / skiriamoji geba | < 0.5% |
| 100 % žingsnio atsako laikas | ≈18 ms |
| Dažnio atsakas (-3 dB) | ≈75 Hz |
| Skysčio temperatūros diapazonas | -20 laipsnių iki +80 laipsnių (standartinės Viton sandarikliai) |
| Aplinkos temperatūros diapazonas | -40 laipsnių iki +135 laipsnio |
| Rekomenduojamas kinematinis klampumas | nuo 10 iki 85 m² |
| Leistinas klampos diapazonas | nuo 5 iki 1 250 m㎡ |
| Skysčių švaros reikalavimas | ISO 4406 švaros kodas 16/13 arba geresnis (rekomenduojama ISO 4406 15/12) |
| Atsparumas vibracijai / smūgiams | 30 g (3 ašys, nuo 10 Hz iki 2 kHz) |
| Vieneto svoris | Apytiksliai . 2.2 kg (4,9 svaro) |
Programos
▔▔- Metalo įpurškimo ir liejimo{0}}staklės:Naudojamas realiuoju laiku-uždarosios-kilpos įpurškimo greičio profiliavimui ir kelių-pakopų ertmės slėgio palaikymo valdymui, užtikrinant vienodą kadrų svorį ir pašalinant blykstės defektus.
- Pramoniniai bandymų stendai ir judesio simuliatoriai:Naudojamas kaip aukšto -dažnio valdymo šerdis skrydžio modeliavimo pavarose, konstrukcijų nuovargio bandymo stenduose ir automobilių amortizatorių bandymo stenduose, labai tiksliai valdydamas greitus jėgos / padėties ciklus.
- Plieno malūno valcavimo tarpo reguliavimas (AGC sistemos):Taikoma automatinio matuoklio valdymo hidrauliniuose cilindruose, siekiant dinamiškai reguliuoti rulono tarpo padėtį esant dideliems apkrovos pokyčiams, išlaikant griežtus lakštinio metalo storio nuokrypius.
- Garo ir dujų turbinų valdymo sistemos:Maitina pagrindinio reguliatoriaus valdymo vožtuvo pavaras ir degalų droselio padėties nustatymo įrenginius, užtikrina tikslų greičio reguliavimą ir greitą avarinio išjungimo atsaką.
- Jūrų ir atviroje jūroje naudojamų vairo pavarų valdikliai:Įdiegta sunkiųjų{0}}laivų vairavimo valdymo kilpose, jūrinių kranų gervėse ir dinaminėse padėties nustatymo sistemose, kurioms reikalingas nuolatinis veikimas esant ekstremalioms vibracijos ir jūros sąlygoms.
Susiję modeliai
▔▔| Užsakymo kodas (trumpasis kodas) | Modelio specifikacijos kodas | Vardinis srautas (l/min) @ 35 barai | Nominali srovė (mA) |
| G631-3001B | H05JOFM4VBR | 5 l/min | ±30mA |
| G631-3002B | H10JOFM4VBR | 10 l/min | ±30mA |
| G631-3003B | H20JOFM4VBR | 20 l/min | ±30mA |
| G631-3004B | H40JOFM4VBR | 40 l/min | ±30mA |
| G631-3005B | H60JOFM4VBR | 60 l/min | ±30mA |
| G631-3006B | H75JOFM4VBR | 75 l/min | ±30mA |
| G631-3009B | H20JDFM4VBR | 20 l/min | ±100mA |
| G631-3013B | H05JOFM4VBQ | 5 l/min | ±30mA |
DUK
▔▔1 klausimas: kaip patikrinti ir iššifruoti visą modelio kodą Moog G631 vožtuvo vardinėje plokštelėje?
Atsakymas:Vardinėje lentelėje rodomas ir trumpasis kodas (pvz., G631-3003B), ir ilgas modelio specifikacijos kodas (pvz., H20JOFM4VBR). Raidės ir skaičiai nurodo ritės tipą, vardinį srautą, didžiausią darbinį slėgį, ritės varžą, sandarinimo medžiagą ir bandomosios linijos konfigūracijas. Prašydami tikslių pakeitimų, visada patikrinkite abu skaičius.
2 klausimas: koks alyvos filtravimo lygis reikalingas norint išvengti priešlaikinio vožtuvo gedimo?
Atsakymas:Hidraulinė sistema turi išlaikyti alyvos švarumo lygį, atitinkantį ISO 4406 16/13/10 klasės ar aukštesnį lygį (ISO 4406 klasė 15/12/09 rekomenduojama pailginti komponentų tarnavimo laiką). Aukšto -slėgio filtras be apėjimo vožtuvo turi būti sumontuotas tiesiai prieš vožtuvo P-prievadą.
3 klausimas: kokie hidrauliniai skysčiai yra suderinami su standartine Moog G631 serija?
Atsakymas:Standartiniai G631 vožtuvai naudoja Viton (FKM) sandariklius ir yra visiškai suderinami su mineralinėmis-hidraulinėmis alyvomis (DIN 51524), sintetiniais esteriais ir vandens -glikolio skysčiais, kurių kinematinis klampos diapazonas yra nuo 10 iki 85 m㎡ darbinėje temperatūroje.
Susisiekite su mumis
▔▔Prašykite kainos pasiūlymo šiandienkad jūsų hidraulinė sistema veiktų geriausiai, naudojant originalius „Yanhui Hydraulic“ komponentus.
